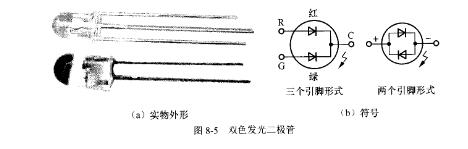

顾名思义，双色发光二极管内部有两个二极管，这两个发光二极管的连接方式有两种：共阴极（两个发光二极管的负极连在一起）、共阳极（两个发光二极管的正极连在一起）。双色发光二极管外形与符号双色发光二极管可以发出多种颜色的光线。双色发光二极管有两引脚和三引脚之分，常MAX1617AMEE见的双色发光二极管实物外形如图8-5（a）所示，

图8-5（b）为双色发光二极管的电路符号。双色发光二极管工作原理双色发光二极管是将两种颜色的发光二极管制作封装在一起构成的，常见的有红绿双色发光二极管。双色发光二极管内部两个二极管的连接方式有两种：一是共阳或共阴形式（即正极或负极连接成公共端），二是正负连接形式（即一只二极管正极与另一只二极管负极连接）。共阳或共阴式双色二极管有三个引脚，正负连接式双色二极管有两个引脚。下面以图s-6所示的电路来说明双色发光二极管工作原理。（a）三个引脚双色发光二极管（b）两个引脚的双色发光二极管应用电路图⒏6（a）为三个引脚的双色发光二极管应用电路。当闭合开关s1时，有电流流过双色发光二极管内部的绿管，双色发光二极管发出绿色光，当闭合开关m时，电流通过内部红管，双色发光二极管发出红光，若两个开关都闭合，红、绿管都亮，双色二极管发出的混合色光一黄光。

图8-6（b）为两个引脚的双色发光二极管应用电路。当闭合开关s1时，有电流流过红管，双色发光二极管发出红色光;当闭合开关s2时，电流通过内部绿管，双色发光二极管发出绿光;当闭合开关S3时，由于交流电源极性周期性变化，它产生的电流交替流过红、绿管，红、绿管都亮，双色二极管发出的光线呈红、绿混合色一黄色。
