发光二极管参数意义是

來源:本站原创  作者:发光二极管  日期:2021年09月13日

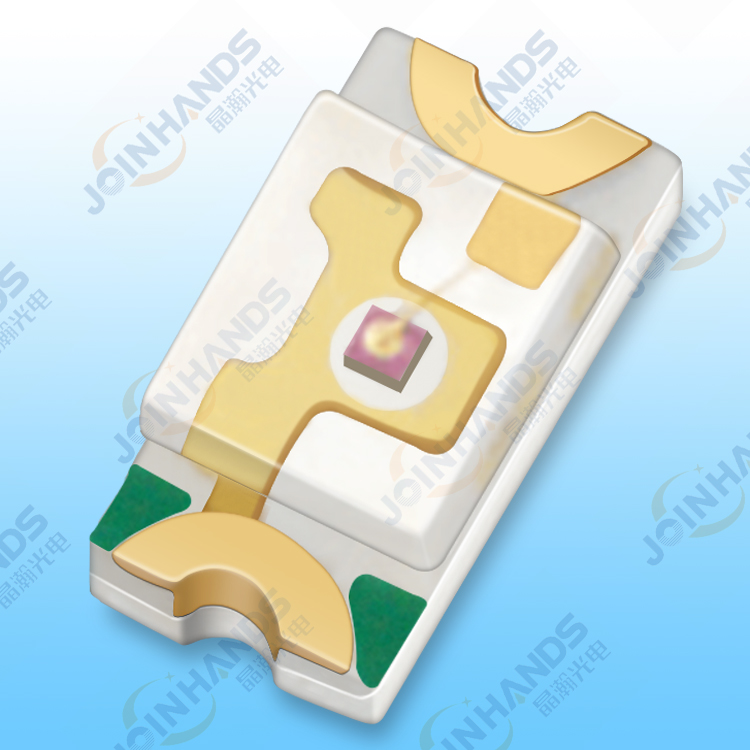

发光二极管是半导体元器件。简称LED。

发光二极管参数意义是什么呢?

1.发光强度IV:发光二极管的发光强度通常是指法线(对圆柱形发光管是指其轴线)方向上的发光强度。若在该方向上辐射强度为(1/683)W/sr时,则发光1坎德拉(符号为cd)。由于一般LED的发光二强度小,所以发光强度常用坎德拉(mcd)作单位。

2.正向工作电压VF:参数表中给出的工作电压是在给定的正向电流下得到的。一般是在 IF=20mA时测得的。发光二极管正向工作电压VF在1.4~3V。在外界温度升高时,VF将下降。

发光二极管参数意义是

3.正向工作电流If:它是指发光二极管正常发光时的正向电流值。在实际使用中应根据需要选择IF在0.6·IFm以下。

4.光谱分布和峰值波长:某一个发光二极管所发之光并非单一波长,其波长大体按图2所示。由图可见,该发光管所发之光中某一波长λ0的光强最大,该波长为峰值波长。

5.半值角θ1/2和视角:θ1/2是指发光强度值为轴向强度值一半的方向与发光轴向(法向)的夹角。半值角的2倍为视角(或称半功率角)。

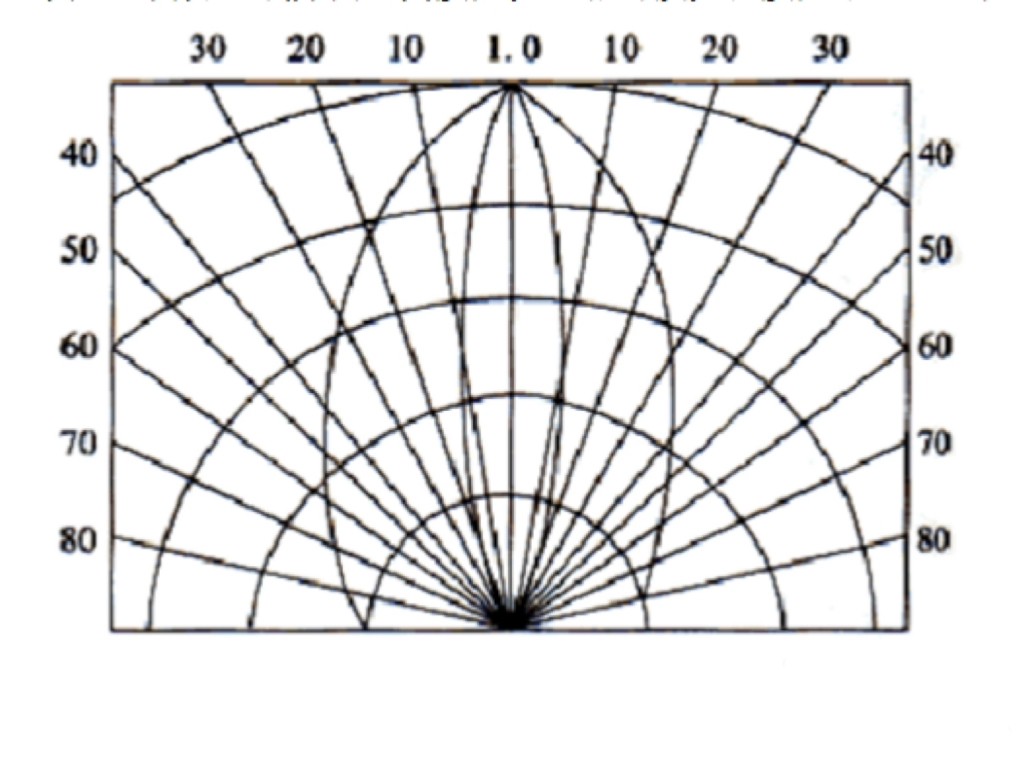

6.光谱半宽度Δλ:它表示发光管的光谱纯度。是指图中1/2峰值光强所对应两波长之间隔。图中给出的二只不同型号发光二极管发光强度角分布的情况。中垂线(法线)AO的坐标为相对发光强度(即发光强度与最大发光强度的之比)。显然,法线方向上的相对发光强度为1,离开法线方向的角度越大,相对发光强度越小。由此图可以得到半值角或视角值。

发光二极管参数意义是

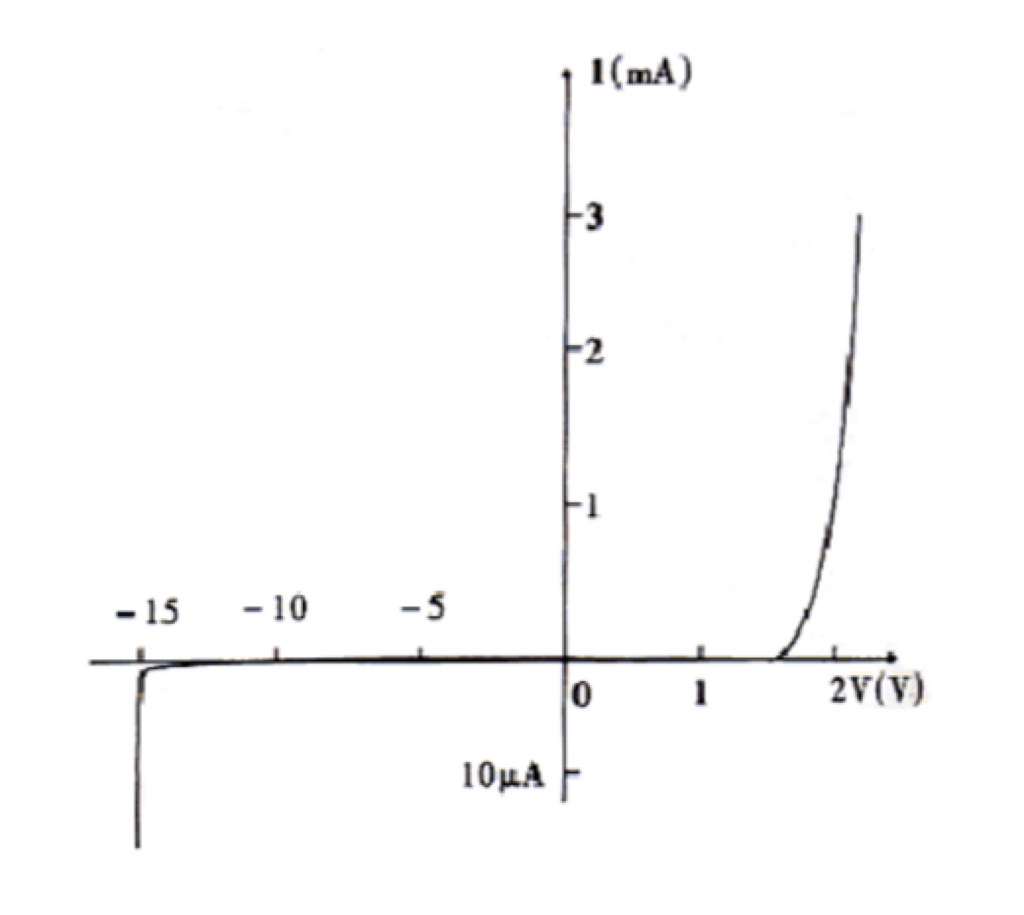

8.V-I特性:发光二极管的电压与电流的关系可用由图可见。在正向电压正小于某一值(叫阈值)时,电流极小,不发光。当电压超过某一值后,正向电流随电压迅速增加,发光。由V-I曲线可以得出发光管的正向电压,反向电流及反向电压等参数。正向的发光管反向漏电流IR《10μA以下。

发光二极管参数意义是

上述讲明了发光二极管参数意义所在、如需了解更多信息请联系在线客服咨询更多信息。
